Tempat asal:
Cina
Nama merek:
ZK CORP
Sertifikasi:
SO,CE
Nomor model:
filter kantong pulsa-jet

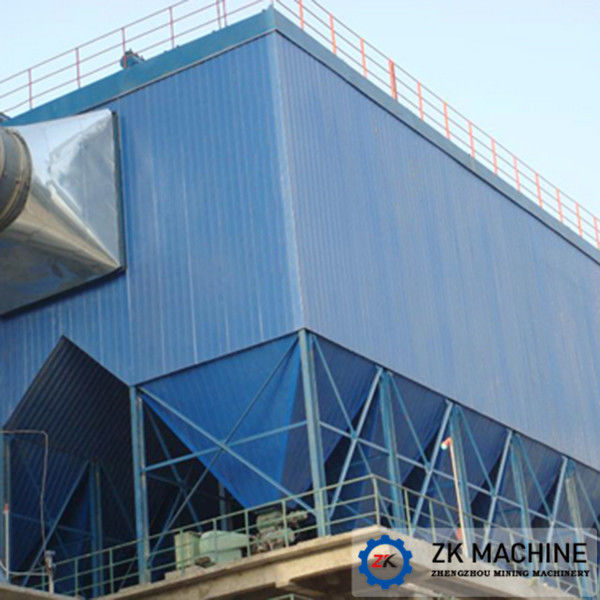

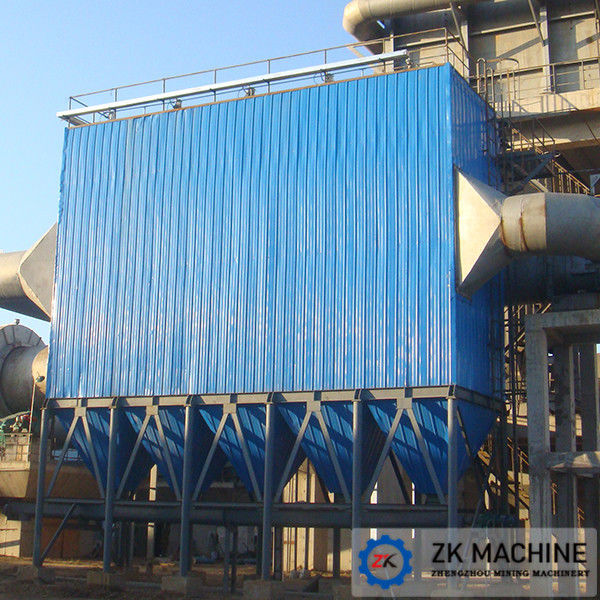

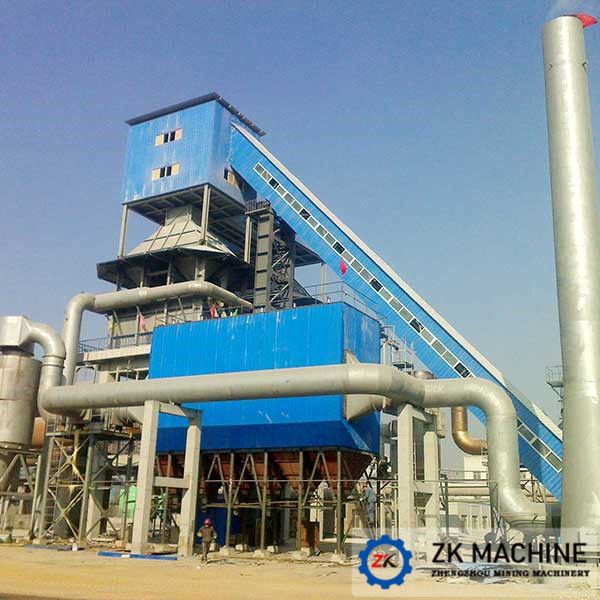

Impulse Bag Filter Dust Collector Penggunaan Industri Pabrik Semen Pabrik Logam
Kolektor Debu Filter TasCiri:
1, Perawatan volume udara besar, pengumpulan debu efisien tinggi.
2, 1000g / Nm3 udara berdebu tidak apa-apa, dan setelah diproses konsentrasi emisi gas di bawah 50mg / Nm3. (Untuk memenuhi standar emisi yang lebih ketat dengan permintaan Anda tersedia)
3, Menggunakan jenis saluran masuk udara yang wajar untuk menghindari debu sekunder terbang secara efektif.
4, Untuk berbagai jenis asap atau debu, kami menggunakan bahan kantong filter yang berbeda untuk memenuhi persyaratan emisi khusus.
5, Bag filter kandang dengan venturi untuk meningkatkan efisiensi de-dusting dan melindungi tas filter.
6, Menggunakan katup pulsa canggih, performa andal & umur panjang (dapat digunakan 1.000.000 kali)
7, Pengaturan waktu atau pengaturan resistensi hembusan otomatis oleh pengontrol PLC, yang memiliki konsumsi gas kecil, pembersihan jelaga secara menyeluruh dan properti yang andal.
8, Dapat diperiksa dan dirawat selama bekerja, seperti mengganti kantong filter di ruang terpisah tanpa mengganggu operasi tuan rumah.
Prinsip Kerja Baghouse Dedusting Filter:
1. Konsep penghilang debu baru dan canggih.Tidak ada pipa udara.Katup pulsa dipasang di sisi cangkang atau bagian atas.Tidak perlu membongkar dan merakit pipa udara saat mengganti tas.
2. Pulsa performa tinggi diterapkan untuk mengganti banyak pulsa yang lebih kecil untuk mengurangi perawatan sebanyak mungkin.
3. Penghilang debu multi-ruang dan off-line.Umur panjang bag filter.Tangki udara akan mengurangi penurunan tekanan yang disebabkan oleh peralatan.
4. Tersedia untuk debu densitas tinggi yang mengandung kumpulan udara, misalnya separator O-Sepa yang kandungan debunya mencapai 1000g / Nm3.
Spesifikasi Bag Filter Dust Collector:
Model | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2 × 6 | PPC128-2 × 7 | PPC128-2 × 8 | |
Volume (m³ / jam) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
Kecepatan udara (m / mnt) | 1.2-2.0 (Kecepatan bervariasi di berbagai titik debu) | ||||||
Area filtrasi (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
Area filtrasi bersih (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
Jumlah tas (pc) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
Resistensi (Pa) | 1470-1770 | ||||||
Tekanan minus (Pa) | 7000 | ||||||
Konten debu di saluran masuk (g / m³) | < 1300 | ||||||
Emisi debu (g / m³) | ≤0.1 | ||||||
Udara terkompresi | Tekanan (Pa) | (5-7) × 105 | |||||
Konsumsi udara | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
(m³ / mnt) | |||||||
Katup pulsa | Jml (pc) | 12 | 18 | 20 | 24 | 28 | 32 |
Ukuran | 2-1 / 2 ″ | ||||||
Katup elevasi | Jml (pc) | 6 | 9 | 10 | 12 | 14 | 16 |
Ukuran (mm) | Katup Φ725, tangki udara Φ100 | ||||||
Perangkat pelepasan YJD-26 | Outlet 300 × 300mm Kapasitas 24m³ / jam | Katup penutup ganda 305 × 915 | |||||
Konveyor sekrup | Model | Dia.Φ300, kapasitas 21m³ / jam | T / A | ||||
Gearbox | XWD2.2-5-1 / 43, daya 2.2Kw | T / A | |||||
Seluncuran udara | Seluncur udara 250mm, laju aliran 2.0m³ / ㎡, Tekanan 6860pa, Jika kandungan debu melebihi 700g / m³ di saluran masuk, filter bag dengan konveyor sekrup besar harus dipertimbangkan. | ||||||
Ukuran dan bahan tas | Dia. × panjangΦ130 × 3050, Berat kotor polietilen terasa 450g / ㎡, suhu 120 ℃ | ||||||
Area isolasi (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
Berat total (perkiraan) (Kg) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
Catatan 1: Area filtrasi bersih berarti area satu ruang selama pembersihan debu. | |||||||
2: Konsumsi udara tekan didasarkan pada pasokan pipa udara tekan dari stasiun kompresi udara.Konsumsi harus dipertimbangkan 1,3 kali lebih banyak jika pasokan disediakan oleh kompresor udara independen. |
Model | Volume udara (m3 / jam) | Kecepatan filter (m / mnt) |
Area filter (m2) | Filter nomor tas (Bagian) |
Perlawanan (Pa) |
Konsentrasi debu (g / m3) |
Area lapisan isolasi termal m2 |
Bobot (kg) |
32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | <1000 | 26.5 | 2880 |
32-4 | 8930 | 124 | 128 | 34 | 4080 | |||
32-5 | 11160 | 155 | 160 | 41 | 5280 | |||
32-6 | 13390 | 186 | 192 | 48.5 | 6480 | |||
64-4 | 17800 | 248 | 256 | 70 | 7280 | |||
64-5 | 22300 | 310 | 320 | 94 | 9960 | |||
64-6 | 26700 | 372 | 384 | 118 | 11640 | |||
64-7 | 31200 | 434 | 448 | 142 | 13320 | |||
64-8 | 35700 | 496 | 512 | 166 | 15000 |
